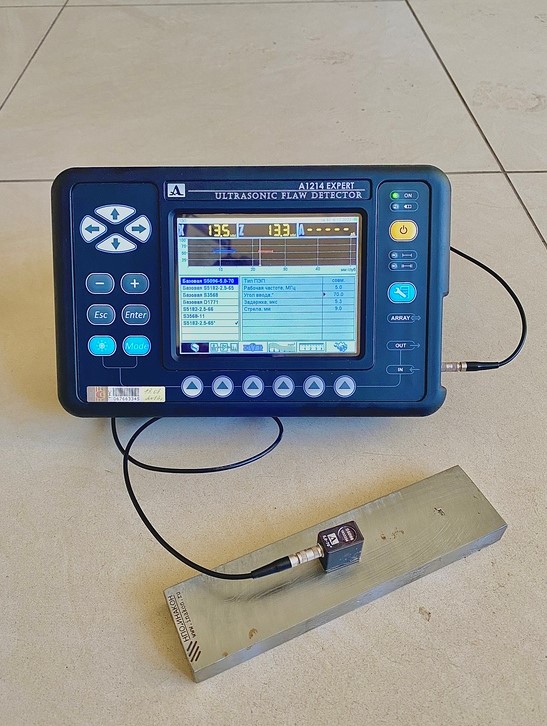

Ультразвуковой дефектоскоп А1214 Эксперт

Ультразвуковой дефектоскоп А1214 EXPERT - полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.

Назначение:

• Контроль сварных швов: поиск мест коррозии, трещин, внутренних расслоений и других дефектов
• Оценка параметров: определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
• Толщинометрия: измерение толщины изделия

Технические характеристики:

Параметры измерений

• Диапазон частот ультразвука: от 0,5 до 15,0 МГц (отклонение ± 10%)
• Настройка скорости ультразвука: от 500 до 14 999 м/с
• Усиление приемника: диапазон от 0 до 100 дБ (погрешность ± 1,0 дБ)
• Глубина залегания дефекта (прямые преобразователи):
  • S3568 2.5A0D10CL: от 7 до 6 000 мм
  • D1771 4.0A0D12CL: от 2 до 3 000 мм
  • Погрешность: ±(0,02H+1,00) мм
• Глубина залегания дефекта (наклонные преобразователи):
  • S5182 2.5A65D12CS: от 2 до 1 300 мм
  • S5096 5.0A70D6CS: от 2 до 500 мм
  • Погрешность по глубине H: ±(0,03H+1,00) мм
  • Погрешность по дальности L: ±(0,03L+1,00) мм
• Временные интервалы (на 2,5 МГц): от 0 до 1 900 мкс
  • Погрешность: ±(0,1+0,0001Тизм) мкс

Питание и индикация

• Тип дисплея: цветной TFT, разрешение 640 х 480
• Источник питания: аккумулятор, номинальное напряжение 11,1 В
• Время непрерывной работы: не менее 18 ч (при нормальных условиях)

Габариты и условия эксплуатации

• Диапазон рабочих температур: от -30 до +55 ºC
• Габаритные размеры электронного блока: 260 х 166 х 80 мм
• Масса с аккумулятором: 1,8 кг

Предприятие-изготовитель: ООО "АКС" (Россия)
