Машина для испытаний на растяжение ИР 6055-500-0

Подробнее

Машина для испытаний на растяжение ИР 6055-500-0 предназначена для статических испытаний стандартных образцов металлов на растяжение при температуре (20 ÷15) °С.

Машина обеспечивает:

деформирование образцов до разрушения
измерение нагрузки и перемещения
поддержание скорости нагружения
запись перемещений в масштабах от 1:1 до 50:1 и деформации от 100:1 до 500:1
электрический выход на ЭВМ или цифропечать величины нагрузки и перемещения активного захвата

Технические характеристики:

Силовые параметры и измерения

Наибольшая предельная нагрузка: 500 кН
Диапазоны измерения нагрузки (диапазон / цена единицы разряда):
- от 10 до 100 кН - 0,20
- от 20 до 200 кН - 0,40
- от 50 до 500 кН - 1,0
Диапазон скоростей нагружения: от 0,5 до 50 кН/с

Параметры перемещения и деформации

Рабочий ход активного захвата: 400 мм
Скорость перемещения захвата без нагрузки: наибольшая - 120 мм/мин, наименьшая - 3 мм/мин
Диапазон измерения перемещений захвата: от 0,1 до 400 мм
Предел измерений деформации: до 5 мм

Габариты и эксплуатация

Габаритные размеры (ДхШхВ): 2175 х 710 х 2480 мм
Масса: 1900 кг
Потребляемая мощность: 3,0 кВт

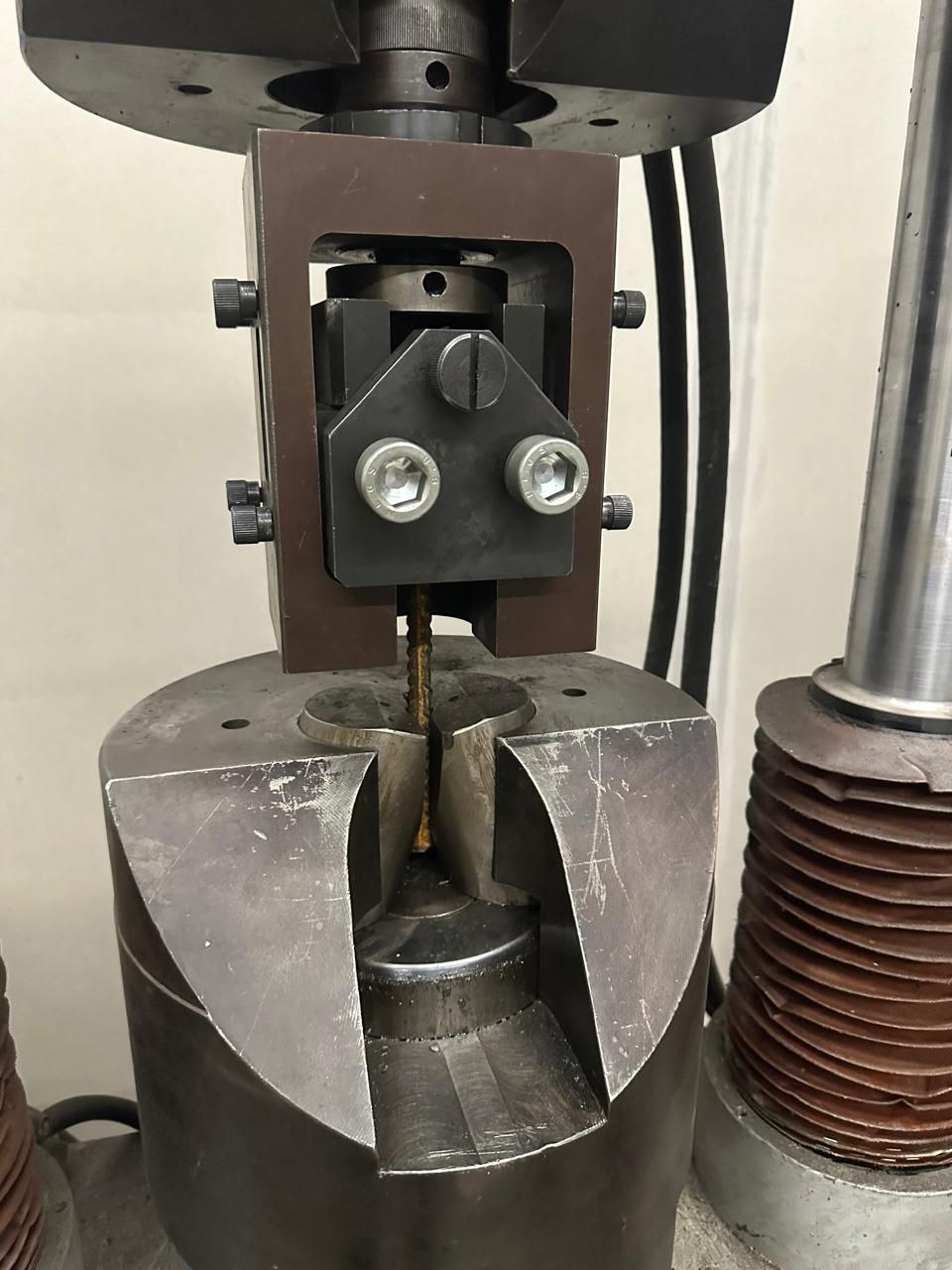

Приспособление ПИКАССО для испытаний сварных соединений арматуры и закладных железобетонных конструкций.

Назначение и применение:

Виды испытаний: на срез (крестообразные и нахлесточные соединения) и на отрыв (тавровые соединения анкерных стержней) по ГОСТ Р 57997-2017.
Совместимость: испытательные машины ИР-500М-авто, ИР-600М-авто, ИР-1000М-авто, Р-50М-авто, Р-100м-авто, а также модификации МР-500, ИР-500, Р-50 и Р-100. Допускается использование на других машинах при условии обеспечения безопасности и совместимости рабочей зоны.
Условия эксплуатации: исполнение УХЛ, категория размещения 4.2 по ГОСТ 15150-69.

Технические характеристики:

Параметры испытаний

Наибольшая нагрузка на образец: 700 кН
Номинальный диаметр арматуры: 5 ... 40 мм
Требования к образцам: по ГОСТ Р 57997-2017

Габариты и масса

Длина: 184 мм
Ширина: 280 мм
Высота (макс.): 305 / 410 / 480 мм
Масса приспособления: 16 / 18 / 22 кг
Масса комплекта сменных частей: не более 86 кг
